1588v2 Management消息

报文格式

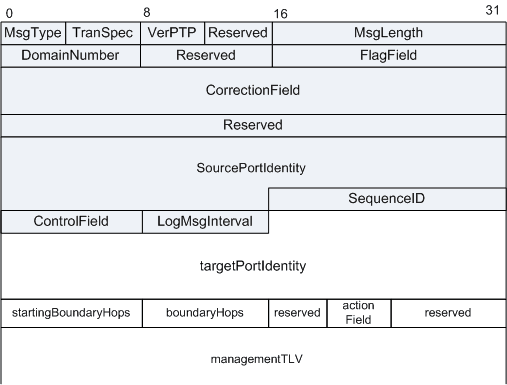

图1 Management消息格式

字段	长度	含义
TranSpec	4 bits	传送相关。0表示PTP消息由1588协议使用1表示PTP消息由802.1as协议使用
MsgType	4 bits	消息类型值。
Reserved	4 bits	保留字段。
VerPTP	4 bits	表示1588协议的版本。
MsgLength	2 bytes	PTP消息的长度，即PTP消息的全部字节数目。计入字节始于报头的第一个字节，同时包含并收尾于任何尾标的最后一个字节，或是无尾标成员时收尾于消息的最后一个字节。
DomainNumber	1 byte	域编号，表示发送该消息时钟所属的域。
Reserved	1 byte	保留字段。
FlagField	2 bytes	标志域。
CorrectionField	64 bits	修正域，各报文都有，主要用在Sync报文中，用于补偿网络中的传输时延，E2E的频率同步。
Reserved	32 bits	保留字段。
SourcePortIdentity		源端口标识符，发送该消息时钟的ID和端口号。
SequenceID	2 bytes	序列号ID，表示消息的序列号，以及关联消息的对应关系。
ControlField	1 byte	控制域，由消息类型决定。
LogMsgInterval	1 byte	录入消息周期，PTP消息的发送时间间隔。
targetPortIdentity	10 bytes	管理消息产生动作节点或端口的portIdentity。通过targetPortIdentity标识的端口不一定是接收到该管理消息的端口。在时钟发送管理消息到管理者的情况下，targetPortIdentity字段应该被设置为它所响应的管理消息的sourcePortIdentity。
startingBoundaryHops	1 byte	用于那些不是用来响应从另外的管理消息请求而发起的消息，startingBoundaryHops的值应该是从请求消息中的startingBoundaryHops和boundaryHops字段计算出来的，值为startingBoundaryHops减去boundaryHops。当接收到管理消息时，这个差异的绝对值指示该消息经过边界时钟重新发送的次数。
boundaryHops	1 byte	指示边界时钟接收消息，该管理剩余的连续重新转发次数。当第一次由初始的时钟发送时，boundaryHops的值应该和startingBoundaryHops字段中的值相同。
reserved	1 byte	预留。
actionField	1 byte	指示对接收到消息将采取的动作。
reserved	1 byte	预留。
managementTLV	M bytes	管理消息要求以0或一个TLV结尾。管理TLV的格式：!tlvType (Enumeration16): tlvType的值要求为MANAGEMENT。lengthField (UInteger16): lengthField的值是2+N，这里的N是一个偶数。managementId (Enumeration16): managementId的实现特定范围由制造商来分配，定义他们自有设备独有的管理功能。不期望互联互通能力，并且用户必须保证这些TLV送往到合适的设备。0000 – 1FFF: 对所有节点适用。2000 – 3FFF: 适用普通时钟和边界时钟。4000 to 5FFF: 适用于透明时钟。6000 – 7FFF: 适用普通，边界和透明时钟。C000 – DFFF: 本范围的值用来实现特定的标识。E000 – FFFE: 本范围的值由备选的PTP模板来分配。FFFF: 保留。
